三用電表的使用方法.....數位式三用電表

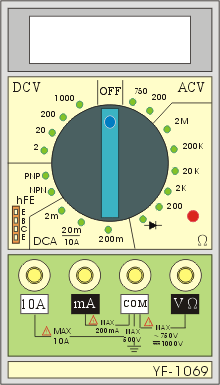

YF1069型
直流電壓測試 DCV	1 將紅色測試棒插入“V/Ω”插座，黑色測試棒插入“COM”插座。 2 旋轉開關轉至DCV區域。（若不知道待測電壓的約略值，則轉至最高檔，再依實際測量值轉至最佳解析度為止，最大電壓勿超過 DC 1000V。） 3 將測試棒與待測線路並聯。 4 從液晶顯示器讀取待測電壓值。
交流電壓測試 ACV	1 將紅色測試棒插入“V/Ω”插座，黑色測試棒插入“COM”插座。 2 旋轉開關轉至ACV區域。（最大電壓勿超過 AC 750Vrms。） 3 將測試棒與待測線路並聯。 4 從液晶顯示器讀取待測電壓值。
直流電流測試 DCA	1 將紅色測試棒插入“mA”插座（大於200mA則插入10A插座），黑色測試棒插入“COM”插座。 2 旋轉開關轉至DCA區域。（若不知道待測電流的約略值，則轉至最高檔，再依實際測量值轉至最佳解析度為止） 3 將測試棒與待測線路串連。 4 從液晶顯示器讀取待測電流值。
電阻測試 OHM	1 將紅色測試棒插入“V/Ω”插座，黑色測試棒插入“COM”插座。 2 旋轉開關轉至OHM（Ω）區域。（若不知道待測電組的約略值，則轉至最高檔，再依實際測量值轉至最佳解析度為止） 3 將測試棒接到待測電阻上。 4 從液晶顯示器讀取待測電阻值。
二極體測試	1 將紅色測試棒插入“V/Ω”插座，黑色測試棒插入“COM”插座。 2 旋轉開關轉至二極體 “”檔位。 3 將測試棒接至待測二極體。 4 從液晶顯示器讀取測量值。
電晶體測試	1 旋轉開關轉至 hFE 區域。（依電晶體形式轉至 PNP 或 NPN 位置。） 2 將待測電晶體腳位 EB 配合插孔標示插入電晶體測試插座。 3 從液晶顯示器讀取 hFE 值。

　
